Présentation

Le SYST 600 est prévu pour être utilisé sur les tours de contrôles secondaires ou régionales, il comporte deux tiroirs émetteurs-récepteurs identiques qui peuvent être commutés par un boîtier central.

Cette commutation assure la fonction secours en cas de panne de l'un des tiroirs émetteurs-récepteurs.

Les trois boîtiers en tiroir 19'-2U sont prévus en général pour être situés dans une armoire technique. L'alimentation se fait par une batterie 24V chargée par du 220V (ou 110V sur demande) ou par des panneaux solaires.

Un panneau de commande peut être déportés à plus d'un km des trois tiroirs de l'armoire technique par des paire téléphoniques blindées pour éviter toutes interférences..

Les puissances des émetteurs vont de 15 à 50 W efficaces.

Un système de contrôle de tension et de puissance est disposé sur la face avant pour contrôler le bon fonctionnement des paramètres principaux.

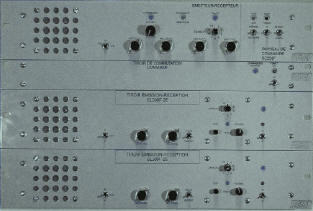

Station Sol double E/R type SYST 600
à pupitres déportés

(Dans cette photo le panneau de commande est présenté au dessus des trois autres tiroirs 19'-2U, mais il est en fait déporté.)

  Descriptif système

La station de base

Elle peut-être placée dans un local technique à proximité de l’antenne.

Si la distance entre le local technique et l’antenne ne dépasse pas une trentaine de mètres, elle peut aussi être utilisée comme poste opérateur (ou en cas de panne du panneau déporté).

Une batterie externe permet le fonctionnement pendant 4 à 8 heures en cas de coupure secteur.

Des sorties casque et haut-parleur sont prévues.

Une sortie enregistrement audio est possible en option.

Ils peuvent être distants de quelques mètres à plus de 1 km grâce à l’utilisation de "paires téléphoniques" standard blindées.

Une batterie externe 24V permet le fonctionnement pendant 4 à 8 heures en cas de coupure secteur.

Des sorties casque et haut-parleur sont prévues.

Possibilité d'avoir soit une sortie "signal d’appel sirène", soit un contact électrique en option. Cela permet aux opérateurs éloignés du poste d’être avertis qu’un trafic active la fréquence.
